تله پروتکشن مدل TPU-1 شرکت DIMAT از شناخته شده ترین تی پی اس (TPS) های استفاده شده در شبکه برق ایران می باشد. در این مقاله سعی داریم ویژگیهای این محصول را بیان کنیم.

معرفی سیستم تله پروتکشن پستهای برق (TPS) :

سیستم تله پروتکشن یا حفاظت از راه دور (تی پی اس TPS) به منظور حفاظت سیستم های قدرت استفاده می گردد. این سیستم امکان ارسال فرامین حفاظتی به سایر نقاط شبکه را در زمان کوتاه فراهم می کند.  عملکرد این سیستم این گونه است که هنگامی که خطایی در یک نقطه از شبکه برق رخ دهد، توسط دستگاههای حفاظتی شناسایی می شود. سپس دستگاههای حفاظتی در نقطه ای که خطا اتفاق افتاده است عمل می کنند و یک فرمان هم به سیستم تله پروتکشن (تی پی اس) پست مقابل ارسال می کنند (از طریق Power Line Carrier (PLC)). واحد تله پروتکشن پست مقابل فرمان حفاظتی را دریافت میکند و به دستگاههای حفاظتی ارسال می نماید.

تکنولوژی TPU-1:

دستگاه تله پروتکشن DIMAT مدل TPU-1 با استفاده از پیشرفته‌ترین فناوری در پردازش سیگنال دیجیتال ساخته شده است. این فناوری به همراه تجربه طولانی شرکت ZIV در تولید تجهیزات تله پروتکشن دیجیتال و آنالوگ، منجر به تولید تجهیزات تله پروتکشن قوی، قابل اعتماد، ایمن، کاملاً قابل تنظیم و انعطاف‌پذیر شده است.

طراحی دستگاه تله پروتکشن TPU-1، امکان ارسال فرامین تله پروتکشن روی شبکه های IP را فراهم میکند. همچنین قابلیت انتخاب پروتکل IEC61850 برای این تجهیز نیز وجود دارد.

بررسی اجمالی محصول:

طراحی انعطاف پذیر ترمینال های TPU-1 امکان استفاده از انواع مختلفی از ماژول ها را بسته به هر برنامه کاربردی فراهم می کند. ویژگی مدولار بودن به ترمینال های TPU-1 اجازه می دهد تا یک یا دو کانال دیجیتال و/یا آنالوگ را مدیریت کنند. در مواردی که ترمینال TPU-1 دو کانال را مدیریت می کند، می توان آن را طوری پیکربندی کرد که به عنوان دو پایانه تله پروتکشن مستقل (در یک ترمینال) عمل کند.

یک ترمینال TPU-1 که برای کانال های آنالوگ پیکربندی شده باشد، قادر است تا چهار فرمان ترکیبی در حالت (single tone) را ارسال و دریافت کند.  این مقدار حداکثر سی و دو فرمان رمزگذاری شده برای حالت (dual tone) است.

یک ترمینال TPU-1 که برای کانال های دیجیتال پیکربندی شده باشد، امکان انتقال دو طرفه حداکثر هشت فرمان حافظت از راه دور را با استفاده از خطوط دیجیتال با رابط الکتریکی یا نوری فراهم می کند. رابط الکتریکی مطابق با توصیه G.703  از ITU-T می تواند 2 مگابیت بر ثانیه یا 64 کیلوبیت بر ثانیه باشد. همچنین طبق توصیه های V.11 / X.21 و V.35 از  ITU-T 64 کیلوبیت بر ثانیه، 56 کیلوبیت بر ثانیه یا 32 کیلوبیت بر ثانیه باشد. بعلاوه این دستگاه دارای یک رابط IP است که اجازه می دهد تا حداکثر 8 دستور را از طریق یک شبکه IP/Ethernet منتقل کنید.

ترمینال ‌های TPU-1 می‌توانند با پروتکل IEC 61850 سازگار باشند، بنابراین ارتباط بین TPU-1 و یک تجهیز حفاظتی درون یک پست می‌تواند طبق این استاندارد (پیام‌های GOOSE) انجام شود. با این حال، اگر تجهیز حفاظتی با استاندارد IEC 61850 سازگار نباشد، ترمینال ‌های TPU‑1 می‌توانند با استفاده از رابط‌های حفاظتی آنالوگ (رله) نیز با آن ارتباط برقرار کنند.

ترمینال‌های TPU-1 علاوه بر این، شامل یک بخش SNMP نیز هستند که می‌تواند اعلان‌ها در مورد آلارم‌ها و رخدادهای ترمینال را به دستگاه‌های مشخص‌شده توسط کاربر ارسال کند. این امر امکان نظارت بر ترمینال TPU-1 را فراهم می‌کند (از طریق یک برنامه مدیریت SNMP).

ترمینال های TPU-1 با استانداردهای IEC 60834-1 و IEC 6100-6-5 و همچنین استانداردهای ANSI C37.90.1 و ANSI C37.90.2 مطابقت دارند.

ویژگیهای کلیدی:

  • طراحی مدولار
  • قابلیت اطمینان بسیار بالا
  • کارکرد برای کانال های آنالوگ و/یا دیجیتال
  • واحد SNMP
  • رابط IP
  • سازگار با استاندارد IEC 61850
  • مطابقت با استانداردهای ANSI C37.90.1 و ANSI C37.90.2
  • مطابقت با استانداردهای IEC 60834-1 و IEC 6100-6-5
  • امکان ارسال/دریافت تا چهار دستور ترکیبی (single tone) یا حداکثر سی و دو فرمان رمزگذاری شده (dual tone) در کانال های آنالوگ
  • امکان ارسال/دریافت تا هشت فرمان در کانال‌های دیجیتال
  • انتقال فرمان‌های تله پروتکشن از طریق شبکه‌های IP
  • دو پایانه تله پروتکشن مستقل
  • پورت IRIG-B و پروتکل NTP برای همگام سازی زمان با GPS
  • ثبت زمانی با وضوح 1 میلی ثانیه
  • کانال داخلی برای نظارت و انتقال داده‌ها
  • سیستم مدیریت وب یکپارچه با اتصال LAN و سیستم مدیریت محلی مبتنی بر یک رابط وب
  • ویژگی‌های اختیاری اضافی مانند صفحه نمایش LCD برای شمارنده‌های فرمان، افزودن منبع تغذیه، کابل‌های محافظ برای بلوک‌های ترمینال نصب شده روی کابینت و غیره.

سیستم مدیریت:

برای مدیریت این دستگاه دو حالت مدیریت وب یکپارچه با امکان اتصال LAN یا سیستم مدیریت محلی مبتنی بر رابط وب وجود دارد. در هر دو مورد، یک کانال داده داخلی اجازه می دهد تا پایانه راه دور از طریق ترمینال متصل به سیستم مدیریت نظارت شود.

کاربردها:

ترمینال های TPU-1 را می توان در هر نوع کاربردی با افزودن ماژول های مناسب استفاده کرد.

رابط های حفاظتی ترکیبی:

امکان عملکرد همزمان برای رابط های حفاظتی آنالوگ و رابط های حفاظتی IEC 61850 را فراهم می کند. این رابط ها تغییر پروتکل به IEC 61850 در پست ها را ساده تر می نمایند.

کانال پشتیبان:

این دستگاه ضمن مجهز بودن به دو رابط مخابراتی، دارای یک کانال پشتیبان است که می تواند از هرگونه خرابی احتمالی کانال اصلی جلوگیری کند.

دو پایانه محافظت از راه دور مستقل در یک ترمینال:

امکان محافظت از دو خط با یک ترمینال TPU-1 را فراهم می کند.

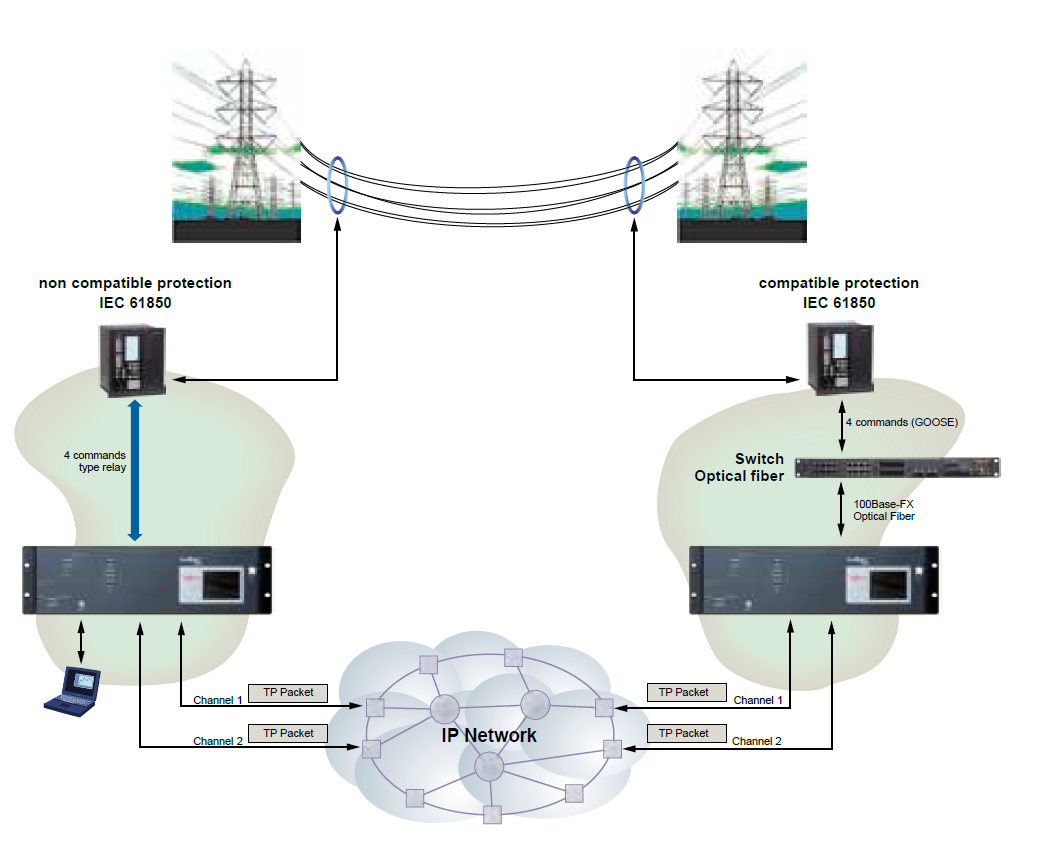

تله پروتکشن روی شبکه های IP :

با مجهز شدن به یک ماژول ارتباطی خاص، TPU-1 می تواند اطلاعات تله پروتکشن را از طریق شبکه های IP انتقال دهد.

تله پروتکشن روی شبکه های IP

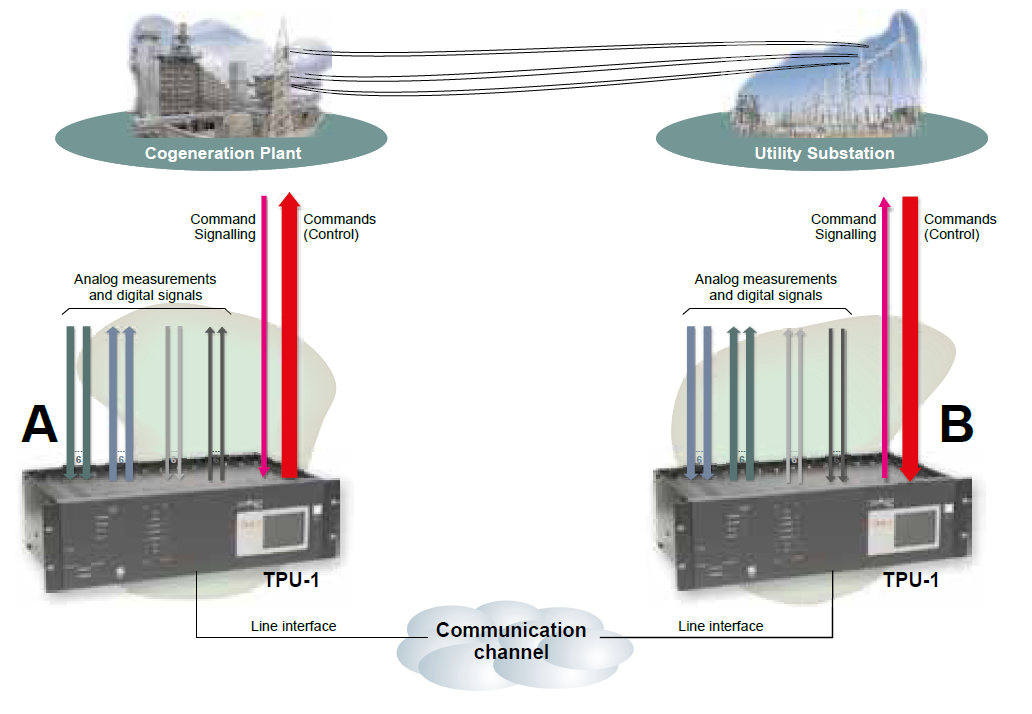

ارسال سیگنال و اندازه گیری از راه دور:

امکان ارسال و دریافت اطلاعات اندازه‌گیری‌ شده آنالوگ و سیگنال‌های دیجیتال، با استفاده از TPU-1 به‌عنوان ترمینال اندازه‌گیری از راه دور و intertripping در برنامه‌های cogeneration وجود دارد.

تله پروتکشن مدل TPU-1 شرکت DIMAT

cogeneration measurements and intertipping

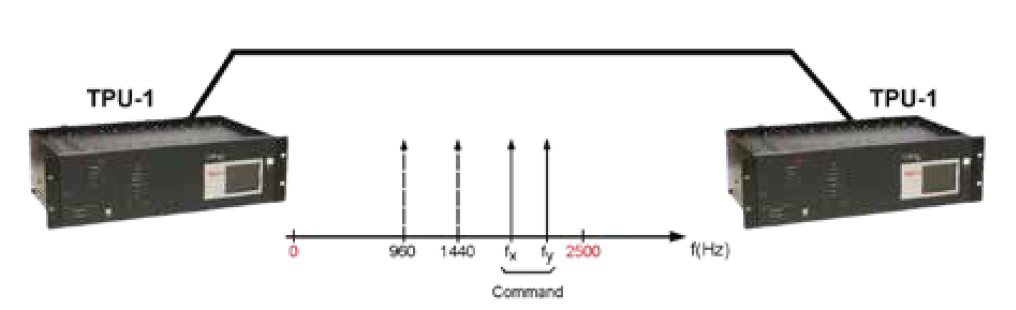

تله پروتکشن در باند 2.5 کیلوهرتز :

تله پروتکشن مدل TPU-1 با مجهز شدن به یک ماژول خاص، می تواند استفاده بهتری از طیف فرکانس داشته باشد.

تله پروتکشن مدل TPU-1 شرکت DIMAT

طیف فرکانسی تله پروتکشن TPU-1

تامین تله پروتکشن های شرکت DIMAT :

شرکت مهندسی آرتا پیمان سپنتا، با بهره‏ مندی از کادر فنی-بازرگانی باتجربه و همچنین در اختیار داشتن زنجیره تامین توانمند، امکان تامین انواع تله پروتکشن (تی پی اس) های شرکت DIMAT را در کوتاه‏ترین زمان ممکن دارا می‏باشد. تله پروتکشن مدل TPU-1 شرکت DIMAT با کد شناسایی 2213100413110002 در ساختار ایرانکد به ثبت رسیده است. همچنین جهت دریافت قیمت، لیست مورد نظر را به آدرس ایمیل شرکت ارسال و یا جهت ارتباط با کارشناسان این شرکت به بخش تماس با ما مراجعه فرمایید.



کاتالوگ تله پروتکشن مدل TPU-1 شرکت DIMAT
