PLC مدل OPL-1 شرکت DIMAT از شناخته شده ترین تجهیزات استفاده شده در شبکه برق ایران می باشد که در این مقاله سعی داریم ویژگیهای این محصول را بیان کنیم.

معرفی سیستم مخابراتی PLC (Power Line Carrier) :

سیستم مخابراتی PLC (Power Line Carrier) از خطوط فشار قوی برق به عنوان بستر مخابراتی جهت انتقال اطلاعات استفاده می نماید. در این روش ارسال اطلاعات، یک سیگنال حامل (carrier) مدوله شده به هادی های خطوط انتقال تزریق میشود و در سمت دیگر (سمت انتهایی) دریافت می گردد. در این نوع روش ارتباطی بین پستهای برق، انواع مختلف داده از قبیل صوت و اطلاعات را می توان ارسال نمود. همچنین از PLC ها برای مقاصد تله پروتکشن بین دو پست برق نیز می توان استفاده نمود. به عنوان مثال در صورت وقوع اتصال کوتاه در خط انتقال بین دو پست برق، رله دیستانس هر دو پست فاصله محل اتصال کوتاه را تخمین زده و می توانند با یکدیگر در ارتباط باشند و فرامین حفاظتی قطع و وصل تجهیزات را به یکدیگر ارسال کنند و بریکرهای پست مقابل را قطع کنند.

در صورت استفاده از کانال PLC برای مقاصد تله پروتکشن، ظرفیت این کانال در اغلب موارد خالی باقی می ماند و فقط در زمان ارسال فرامین حفاظتی از این کانال استفاده می شود. از این رو می توان از این کانال هم برای ارسال اطلاعات و مکالمه استفاده نمود و هم برای مقاصد تله پروتکشن. البته در این حالت در زمان ارسال فرامین حفاظتی، وقفه ای کوتاه در ارسال مکالمات و اطلاعات ایجاد می شود که البته وقفه کوتاه ایجاد شده در مکالمات قابل چشم پوشی است ولی وقفه در ارسال اطلاعات می تواند مشکلاتی را ایجاد نماید.

معرفی PLC مدل OPL-1 :

شرکت DIMAT با تجربه طولانی در طراحی PLC های آنالوگ و دیجیتال و با به کارگیری دانش روز، PLC مدل OPL-1 را تولید کرده است. این مدل PLC که برای ارسال انواع مختلف داده ها (غالباً صوت و اطلاعات) استفاده می شود، یک سیستم ارتباطی مطمئن، مقرون به صرفه و مقاوم (robust) را برای شبکه های برق فراهم می آورد.

تکنولوژی استفاده شده در طراحی PLC مدل OPL-1 تماماً دیجیتال می باشد و شامل تمام کاربردهای نوین مدل قبلی (OPC-2) از جمله مدولاسیون دیجیتالی سیگنال می باشد.

ویژگیهای کلیدی مدل OPL-1:

  • ابعاد کوچک
  • نیاز به یک واحد از رک 5 s.u.
  • تک کانال (و یا به صورت سفارشی دو کانال)، در دو مدل 20 وات و 40 وات
  • دارای پورت IRIG-B برای انطباق با GPS پست
  • کاملا قابل برنامه ریزی برای بازه گسترده فرکانسی
  • دارای کانال داخلی جهت پایش نقطه به نقطه (end to end supervision)
  • سیستم مدیریت داخلی تحت وب

معرفی محصول:

PLC مدل OPL-1 دستگاهی با اندازه کوچک است که تنها شامل چهار ماژول اصلی می باشد: 1- منبع تغذیه (FAPL) 2- واحد پردازنده به همراه درگاه ورودی و خروجی (PIPL) 3- تقویت کننده فرکانس بالا (AMPL) 4- فیلتر خط (AFPL)

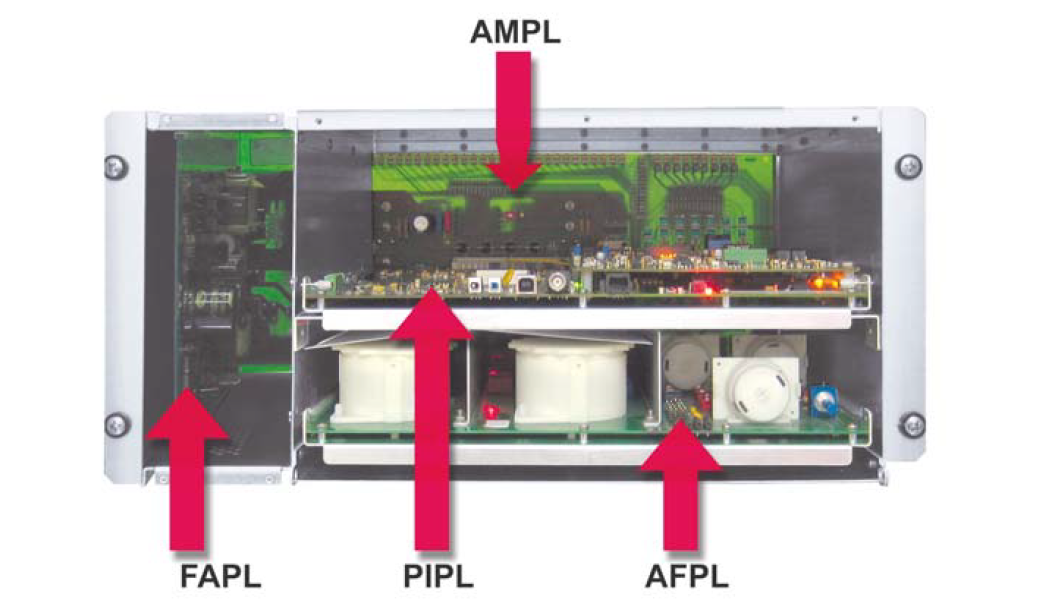

ماژول های اصلی PLC مدل OPL-1

ماژول های اصلی PLC مدل OPL-1 شرکت DIMAT

مدل پایه PLC های OPL-1 یک کانال استاندارد 4 کیلوهرتزی دارد که توان خروجی 20 وات در مدل OPL-120 و توان خروجی 40 وات در مدل OPL-140 را ارائه می نماید.

باند موثر کانال PLC مدل OPL-1 در محدوده 300 هرتز تا 3850 هرتز می باشد که میتواند به منظور ارسال اطلاعات استفاده شود (کانال نوع (D-type و یا در صورت مجهز بودن دستگاه به ماژول مکالمه، برای ارسال صوت و مکالمه نیز استفاده شود (کانال نوع T-type).

PLC مدل OPL-1 میتواند به صورت دو کاناله نیز ارائه گردد. این دو کانال می توانند برای ارسال اطلاعات استفاده شوند (نوع DD)، یا یک کانال برای ارسال اطلاعات و یک کانال جهت مکالمه تخصیص داده شود (نوع TD) و یا اینکه هر دو کانال جهت مکالمه تخصیص داده شوند (نوع TT).

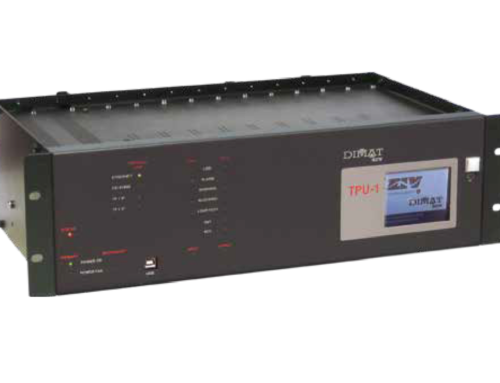

هر دو مدل تک کانال و دو کانال OPL-1 امکان ارسال فرامین تله پروتکشن را از واحد تله پروتکشن (TPU) دارا می باشند.

سیستم مدیریت PLC مدل OPL-1 :

این مدل PLC دارای سیستم مدیریت تحت وب است که می تواند بوسیله یک کامپیوتر متصل به درگاه USB برنامه ریزی و مدیریت شود. نرم افزار مورد نیاز برای مدیریت دستگاه توسط کامپیوتر، به همراه ترمینال ها ارائه می شود.

ثبت زمانی آلارم ها و وقایع بوسیله ساعت داخلی PLC انجام می شود که می تواند با ساعت GPS پست منطبق گردد.

تامین PLC های شرکت DIMAT :

شرکت مهندسی آرتا پیمان سپنتا، با بهره‏ مندی از کادر فنی-بازرگانی باتجربه و همچنین در اختیار داشتن زنجیره تامین توانمند، امکان تامین انواع PLC های شرکت DIMAT را در کوتاه‏ترین زمان ممکن دارا می‏باشد. PLC مدل OPL-140 شرکت DIMAT با کد شناسایی 2213100413110001 در ساختار ایرانکد به ثبت رسیده است. همچنین جهت دریافت قیمت، لیست مورد نظر را به آدرس ایمیل شرکت ارسال و یا جهت ارتباط با کارشناسان این شرکت به بخش تماس با ما مراجعه فرمایید.



کاتالوگ PLC مدل OPL-1
