رله سنکرون سوئیچ F236 شرکت ABB، یکی از مطرح ترین سوئیچ سینک های موجود در شبکه برق ایران می باشد که در ادامه این مقاله به بررسی این مدل و سایر رله های سنکرون سوئیچ شرکت ABB می پردازیم.
معرفی رله های سنکرون سوئیچ شرکت ABB:
بسته یا باز نمودن کلیدهای قدرت (circuit breakers) اگر به صورت غیر کنترل شده صورت بگیرد می تواند موجب بروز اختلالات شدید ولتاژ و جریان گذرا در شبکه قدرت شود. این اختلالات گذرا می توانند باعث ایجاد تنش های مکانیکی و عایقی بر روی تجهیزات فشار قوی شوند و به آنها آسیب برسانند. همچنین این اختلالات می توانند به مدارهای کنترلی و کمکی و سیستم های ولتاژ پایین القا شده و خسارت هایی را به بار آورند.
برای جلوگیری از بروز مشکلات یاد شده از روش های مختلفی می توان استفاده نمود که یکی از این روش ها استفاده از رله های سنکرون سوییچ می باشد. این نوع رله ها با تشخیص نقطه صفر ولتاژ مرجع، زمان وصل و یا قطع شدن کلید قدرت را به صورت بهینه انتخاب می نمایند به نحوی که اضافه ولتاژهای گذرا به حداقل مقدار ممکن کاهش یابند.

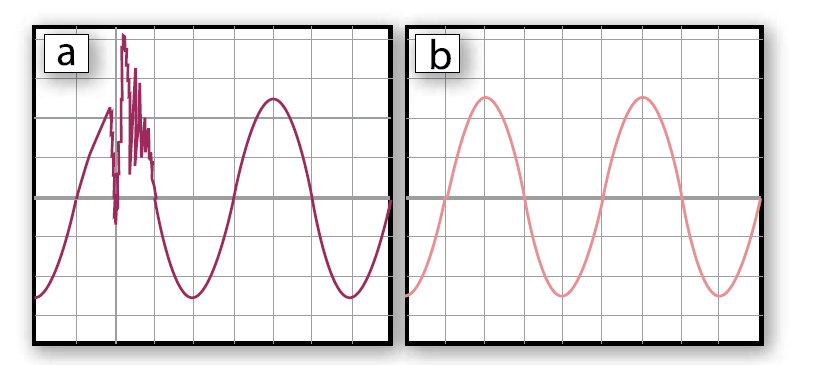

از آنجایی که اضافه ولتاژها، افت ولتاژها و جریان های هجومی گذرا ناشی از کلیدزنی بستگی به نقطه ای از موج دارد که بسته یا باز شدن کنتاکت های کلید در آن اتفاق می افتد، اگر عملیات کلیدزنی بدون کنترل انجام شود پس از گذشت زمان، و سرانجام، کلیدزنی در بدترین زمان ممکن (پیک ولتاژ) اتفاق خواهد افتاد. تصویر زیر نشان می دهد که چگونه سوئیچینگ کنترل شده می تواند از اختلالات گذرای برقدار کردن یک بانک خازنی جلوگیری کند. در شکل a برقدار کردن بانک خازنی در نقطه ای نامناسب (نزدیک به پیک ولتاژ) اتفاق افتاده است که باعث بروز اضافه ولتاژ گذرای شدید شده است. در شکل b کلیدزنی کنترل شده انجام شده است (توسط رله سنکرون سوئیچ) و برقدار نمودن بانک خازنی در نقطه صفر ولتاژ اتفاق افتاده است و هیچ گونه اضافه ولتاژ گذرایی را ایجاد نکرده است.
تفاوت سوئیچینگ کنترلی و غیر کنترلی
انواع رله های سنکرون سوئیچ ABB:
رله سنکرون سوئیچ F236: یکی از مطرح ترین رله های سنکرون سوییچ مورد استفاده در شبکه برق کشور، رله سنکرون سوئیچ F236 ساخت شرکت ABB می باشد که برای بسته یا باز کردن کلیدهای قدرت بانک های خازنی و راکتورهای موازی و ترانسفورماتورهای قدرت به کار میرود. مکانیزم کلیدهای قدرت برای این نوع رله، تک فاز می باشد. این رله با کد های 2289200413110001 و 2283110413110001 در ساختار ایرانکد به ثبت رسیده است.

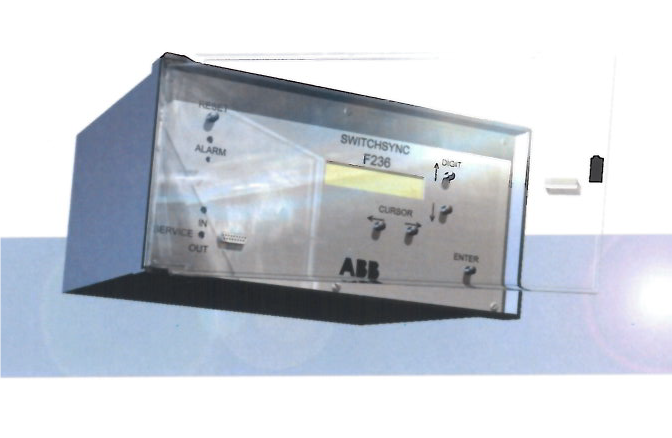

رله ABB مدل F236
علاوه بر رله پرکاربرد F236، سایر رله های سنکرون سوییچ ABB به شرح زیر هستند:
رله سنکرون سوئیچ E113: این رله جهت وصل و یا قطع کلید قدرت بانک های خازنی و راکتورهای موازی با مکانیزم سه فاز به کار می رود.
رله سنکرون سوئیچ E213: این رله جهت قطع و وصل کلید قدرت بانک های خازنی موازی با مکانیزم سه فاز به کار می رود.

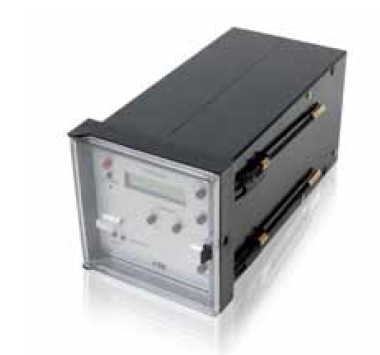

رله ABB مدل E213
رله سنکرون سوئیچ T183: این رله جهت وصل کلید قدرت متصل به ترانسفورماتورهای قدرت با مکانیزم تک فاز به کار می رود.

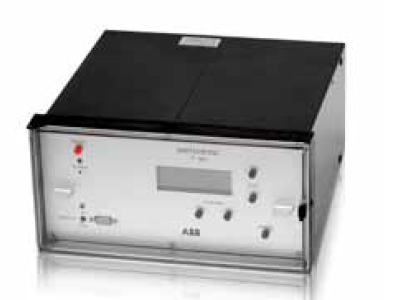

رله ABB مدل T183
رله سنکرون سوئیچ L183: این رله جهت وصل کلید قدرت متصل به خطوط انتقال با مکانیزم تک فاز به کار می رود.

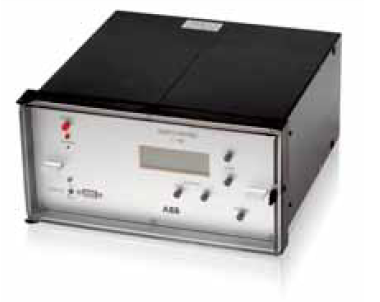

رله ABB مدل L183
رله سنکرون سوئیچ PWC 600: این رله جدیدترین رله سنکرون سوییچ شرکت ABB می باشد که شامل عملکرد کامل تجهیزات قبلی با قابلیت اطمینان بالا بوده و همچنین دارای پورت اترنت است که از پروتکل های مدرن ارتباطی پشتیبانی می کند و عملکردهای پیشرفته ای را برای کاربر فراهم می کند.

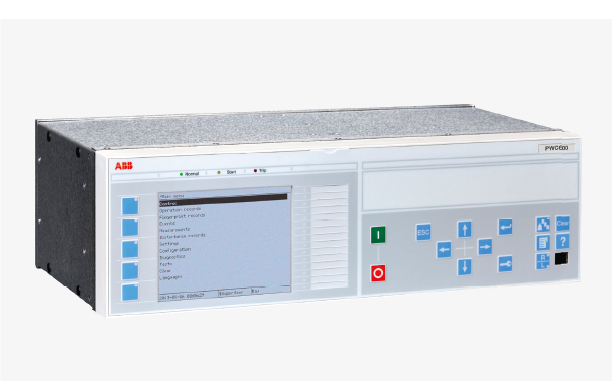

رله ABB مدل PWC600
شرکت مهندسی آرتا پیمان سپنتا، با بهره مندی از کادر فنی-بازرگانی باتجربه و همچنین در اختیار داشتن زنجیره تامین توانمند، امکان تامین انواع رله های سنکرون سوییچ ساخت ABB را در کوتاه ترین زمان ممکن دارا می باشد. جهت دریافت قیمت، لیست مورد نظر را به آدرس ایمیل شرکت ارسال و یا جهت ارتباط با کارشناسان این شرکت به بخش تماس با ما مراجعه فرمایید.
